使用範圍

各類船舶，港口及海洋工程。

技術參數

供電：AC220V

重量：不大於90Kg

環境溫度：-30℃~45℃

遙控轉台

轉動範圍：

仰視：15°俯視:35

左轉：180°±10°右轉:180°±10°

防護：IP56

顏色：米黃

外殼：不鏽鋼

探照燈

光源型式：超高壓球型汞氙燈

燈泡功率：1KW

軸向光強：大於8×10cd

照射距離：1KM

散射角：±2

最高溫度：95℃

絕緣強度：2200V

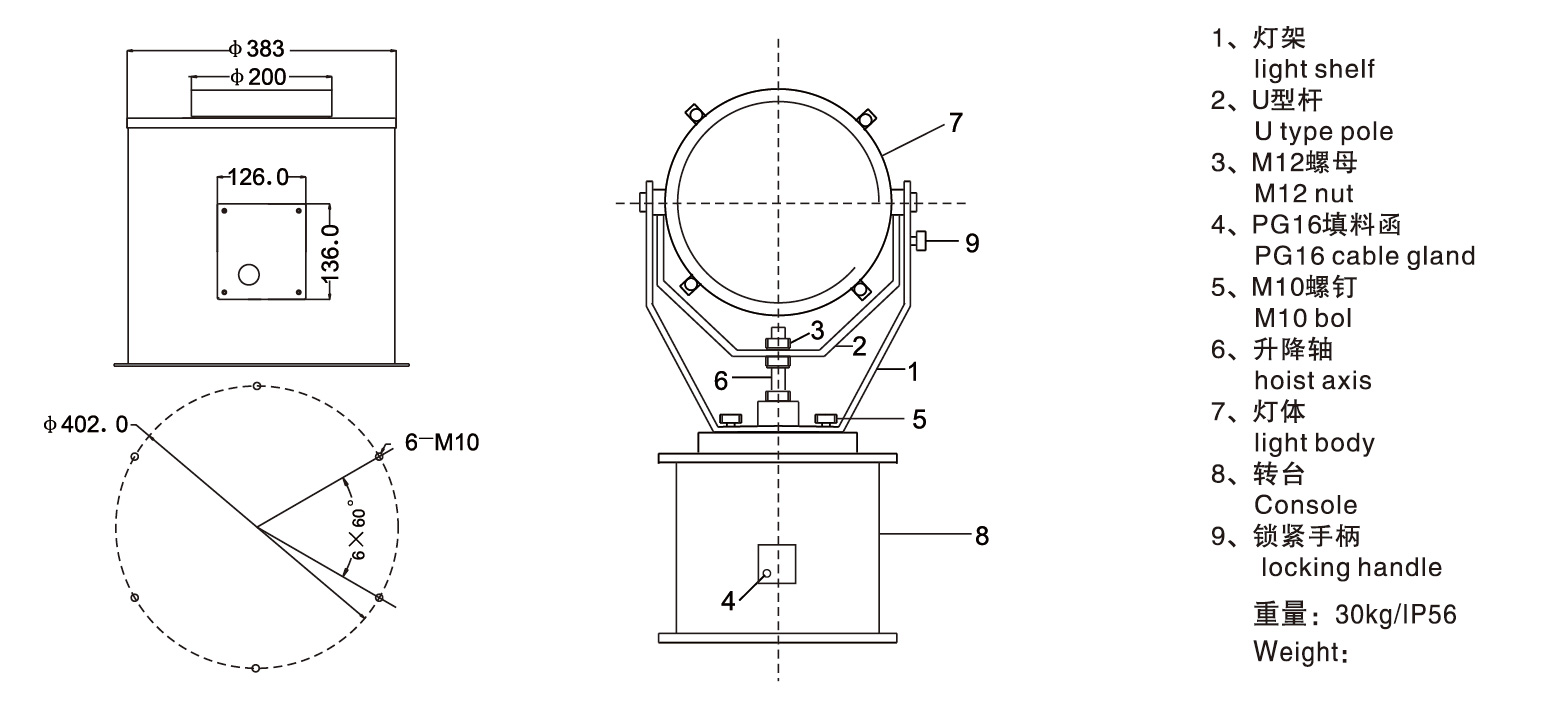

轉台安裝方法

1、探照燈與轉台一體時，移動時要注意不讓燈架轉到，以免轉台電機承受過大力矩而受損。

2、安裝燈架時注意下列實項：

a、安裝燈架需3人協調操作，2人將燈架抬起，1人將下方孔位扶正對準。

b、先將轉台升降軸上的2隻M12螺母取下來，依次將架孔、填料函、螺母、墊片、U型杆、墊片彈墊及螺母套入升降軸上。

c、將探照燈的正前方對準轉台箭頭所指方向，用2隻M10螺釘將燈架緊固在台麵上。

d、將燈上的鎖緊手柄全部鬆開。將燈架上控製俯、仰的U形杆與升降軸用螺母緊固，燈呈水平位置。

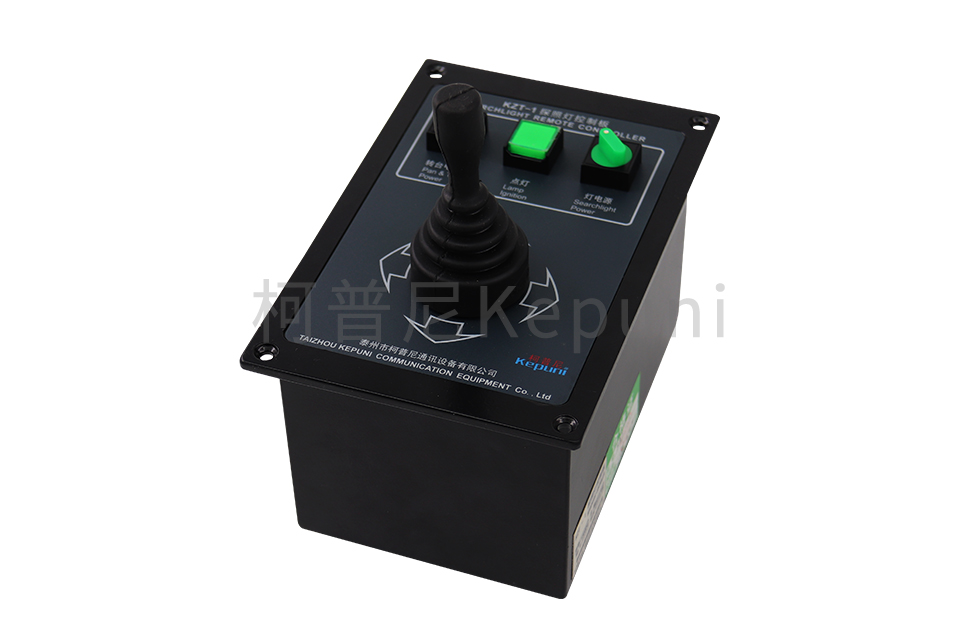

e、按接線圖接好電氣線路，在控製板上打開電源，向上扳動操作杆，燈體向上仰，仰至電機限位時，仰角為10°左右，若不對時可調節升降軸上的2隻M12螺母。改變U型杆與升降軸的相對位置，可調整燈的最大仰角和俯角。

f、向下扳動操作杆，燈體向下俯射，至電機限位時俯角約為40°。注意升降杆不能碰到燈體，否則要調節升降杆螺母。
