適用範圍

KSG型報警器、警報指示器適用於船舶機艙等位置。當警報指示器控製箱接收到其他報警係統發岀的報警信號時，通用緊急報警、火災報警、CO2報警、艙底水報警、輪機員報讋、杋器故障、電話呼叫、車鍾呼叫)，通過警報器或者警報指示器發出輔助的聲光報警信號，方便工作人員快速做出處理。產品符合CCS及IMO的相關規範，適用於各類船舶。

設備型號及係統配套

由警報指示器控製器箱(下稱控製箱)和警報指示器組成，一隻控製箱可配置多隻警報指示器。

係統組成

序號	型號	名稱	重量	防護等級	備注
1	KSG-1K/2K/3K	警報指示器控製箱	15kg/17kg/14kg	IP44	用於集控室/機艙
2	KSG-6	警報指示器	12kg	IP44	用於機艙
3	KSG-8	警報指示器	13.6kg	IP44	用於機艙

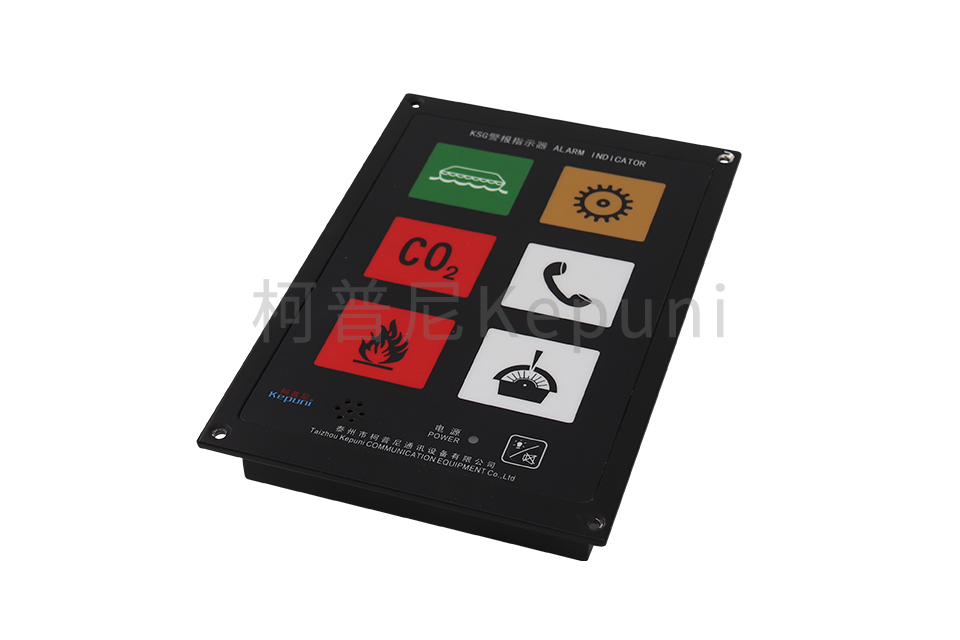

4	KSG-6Q	嵌式警報指示器	0.9kg	IP20	用於集控台
5	KSG-8Q	嵌式警報指示器	0.9kg	IP20	用於集控台
6	KVL-2	警報器	2.2kg	IP56	用於機艙
7	KJX-6D	接線箱	3.5kg	IP22	用於集控室/機艙

技術參數

控製箱供電電源：

KSG-1K、KSG-2K：主電為交流242V~198V 50Hz/60Hz 備電為直流312V~19.2V

KSG-3K：主、備電均為交流242V~198V 50Hz/60Hz

輸入類型：斷開報警或閉合報警的開關信號

控製箱輸出功率：KSG-2K/3K為400W，KSG-1K為200W。

KSG-6、KSG-8：功率小於25W，聲級:105dB~120dB

KSG-6Q、KSG-8Q：功率小於5W，聲級:90dB~100dB

KVL-2聲級：105dB~120dB

輸入信號及報警音調見表

注意事項

1、警報指示器連接電纜均用CHEFP型2×2×1的通訊電纜,外屏蔽層要可靠接地。

2、接線時從控製箱連到蓍報指示器的“A、B、+、-”要一一對應,不能接錯,以免損壞設備。

3、當警報指示器至控製箱的電纜長度大於100米時,電纜的截麵積應大於25平方毫米;當長度大於200米時,其截麵積應大於4平方毫米。
